#21 Natey-Golenko Natey-Golenko Отправлено 07 July 2011 - 18:34 Best weld Maestro 200 - кратенький обзор

Просмотр сообщенияshuninm (Today, 18:32) писал:

Чё делать, чё делать... Отломать мешающую крутилку нафег!

Да нее. Просто выкинуть. А купить ММА варилку и присобачить подавалку. Получится полуавтомат! :))
#22 Natey-Golenko Natey-Golenko Отправлено 07 July 2011 - 18:47 Best weld Maestro 200 - кратенький обзор

Просмотр сообщенияvortexxx (10 June 2011 - 17:19) писал:

походу всетаки это недоMIG, у него регулируется не напряжение, как у настоящего полуавтомата

А, теперь понял. Я уж думал, что Вы в теории заблуждаетесь. :) У нас тут регулярно посты появляются на тему того, как из ММА и подавалки сделать полуавтомат. :) Но книжку всё же стоит читнуть, тама про саморегуляцию дуги ПА написано.
#23 shuninm shuninm Отправлено 07 July 2011 - 19:36 Best weld Maestro 200 - кратенький обзор

Думаешь полуавтомат получится? Мож полупулемет...

#24 vortexxx Автор темы  vortexxx Отправлено 08 July 2011 - 09:09 Best weld Maestro 200 - кратенький обзор

Как только у вас пройдет негатив к окружающим, вы с можете общаться нормально. Это специально для Натея. Я долго жил в отрыве от России и мне сложно писать по русски, вы еще Анжею напишите про грамотность, который в теме про ДС тиг пишет. Хамство вам чести не добавляет.
В рабочем режиме полуавтомата напряжение я не измерял. И про это не писал. Источник напряжения если вдаваться в подробности оставляет напряжения неизменным. Если в этом источнике есть регулировка то тогда напряжение должно регулироваться, но при этом быть на заданном уровне, вне зависимости от нагрузки. А тут 2 параметра холостой ход и рабочее напряжение. Измерим посмотрим.

#25 Natey-Golenko Natey-Golenko Отправлено 08 July 2011 - 09:27 Best weld Maestro 200 - кратенький обзор vortexxx, Да, чего-то я вчера злой был. :) Тем не менее, дикие идеи сделать из ММА и подавалки полуавтомат здесь возникают регулярно. Потому и злой был. :) Звиняйте. :)

Просмотр сообщенияvortexxx (Today, 09:09) писал:

В рабочем режиме полуавтомата напряжение я не измерял. И про это не писал. Источник напряжения если вдаваться в подробности оставляет напряжения неизменным. Если в этом источнике есть регулировка то тогда напряжение должно регулироваться, но при этом быть на заданном уровне, вне зависимости от нагрузки.

Смотрите график ниже. Там видно напряжение ХХ и рабочее напряжение ФЕБ Магма 315. Ваш источник тоже должен иметь пологую характеристику в режиме ПА. Прикрепленные изображения
  • Best weld Maestro 200 - кратенький обзор: magma1.png

#26 vortexxx Автор темы  vortexxx Отправлено 08 July 2011 - 10:34 Best weld Maestro 200 - кратенький обзор

8о) ну вот другое дело, конструктивная критика она на то и критика 8о). Посмотрим измерим, я почему так стал утверждать, нет веры к китайцам, регулировка которая есть в режиме полуавтомата регулирует значение тока, это то что показывает показометр, я купил головку измерительную, такую как в бествельде, но не токовую а вольтметр, поставлю ее чуть ниже. Сегодня завтра сделаю и выложу фото, заодно сделаем коллективный вывод по результату измерений. Я еще получил 1мм контакторы и хочу лям попробовать им поварить.

#27 Natey-Golenko Natey-Golenko Отправлено 08 July 2011 - 10:42 Best weld Maestro 200 - кратенький обзор

Просмотр сообщенияvortexxx (Today, 10:34) писал:

почему так стал утверждать, нет веры к китайцам, регулировка которая есть в режиме полуавтомата регулирует значение тока, это то что показывает показометр

Если Вы про то число, которое апара показывает во время или сразу после сварки, то это он показывает значение тока, которое было достигнуто при заданном напряжении и скорости подачи во время сварки. У меня оно тоже показывается. Иногда чуть больше или меньше. Это измеряемый аппаратом результат, а не задаваемая величина.
#28 vortexxx Автор темы  vortexxx Отправлено 08 July 2011 - 11:07 Best weld Maestro 200 - кратенький обзор

А что у вас за аппарат? Если конечно не секрет? Меня смутило что эта величина не изменяется во время сварки. Т.е. фактически отображается что то типа, как говорится от балды.

#29 Natey-Golenko Natey-Golenko Отправлено 08 July 2011 - 11:08 Best weld Maestro 200 - кратенький обзор

ФЕБ Магма.

#30 Yellow005 Yellow005 Отправлено 15 July 2011 - 12:23 Best weld Maestro 200 - кратенький обзор Приобрел одноименный аппарат. Очень огорчила конструктивная особенность, которая заключается в том, что сначало надо нажать на кнопку подачи, а потом только прикоснуться к детали. очень не привычно, хотя опыта у меня оч мало. Варю только для личный целей. Почитал пост увидел свои ошибки. Скажем аналогичные.

Сообщение отредактировал Yellow005: 15 July 2011 - 12:23

#31 Алексей С Алексей С Отправлено 15 July 2011 - 13:00 Best weld Maestro 200 - кратенький обзор

А если сначала коснуться, а потом нажать кнопку, что происходит? Срабатывает защита от КЗ ?

#32 Yellow005 Yellow005 Отправлено 15 July 2011 - 16:47 Best weld Maestro 200 - кратенький обзор

Просмотр сообщенияАлексей С (сегодня, 12:00) писал:


Ну типа да! Точнее идет газ ползет проволока, а дуги нет. Как объяснил производитель это защита такая.

Просмотр сообщенияАлексей С (сегодня, 12:00) писал:

А если сначала коснуться, а потом нажать кнопку, что происходит? Срабатывает защита от КЗ ?

Ну типа да! Точнее идет газ ползет проволока, а дуги нет. Как объяснил производитель это защита такая.

Сообщение отредактировал Yellow005: 15 July 2011 - 16:46

#33 Sarazov Sarazov Отправлено 11 October 2011 - 15:34 Best weld Maestro 200 - кратенький обзор

Со стороны, могу просто сказать, что для работы с полуавтоматом вам необходимо просто набраться опыта и "руку набить", это достаточно не просто...
а по поводу аппарата, если он вам не нравиться и есть опыт работы с другими полуавтоматами с совместимой функцией, то будет интересно узнать ваше мнение и довыды, относитель конкретной модели Best weld Maestro 200, я так понял речь идет о этом аппарате http://www.bestweld....?SECTION_ID=329

#34 leliksan leliksan Отправлено 12 October 2011 - 01:20 Best weld Maestro 200 - кратенький обзор Прикупил на пробу этот аппаратик. За 15 тыр. До этого больше 10 лет юзал Торнадо-180, только он недавно сдох собака, первичку закоротило. Первые впечатления какие то невнятные, особых восторгов пока нет. Габариты в 2 раза больше торнады, зато катушка внутри и не загаживается мусором. Запас по току у него побольше торнады, похоже он может выдать свои 200А. Механизм подавателя какой то игрушечный, моторчик 400 серии дохловат для таких дел, проволоку подаёт не очень стабильно, если упереть горелку в препятствие то он даже не стартует при подаче 50%(у торнады ролики буксовали или проволока мялась если с фанатизмом затянуть), походу системы стабилизации подачи не предусмотрено. Интересно, потянет блок питания более мощный мотор? Меня тоже напрягает неспособность аппарата пережечь прихваченную проволоку, придётся привыкать, издержки инвертора. На торнаде с минимальной подачей можно было добиться практически бесшумной дуги (как с аргоном) для резки, этот аппаратик похоже так не умеет, правда я с ним недолго игрался. Все провода в комплекте короткие, пришлось со старого перекидывать. Горелка удобная и компактнее старой, но из за короткого рукава и её не стал ставить. Напрягает мерцание и малая яркость индикатора, на улице его не видно, правда он не особо то и нужен т.к. фактически показывает положение крутилки, а не реальный ток дуги. Собран апаратец не очень аккуратно, но весь крепёж затянут. Плата электроники (там их две) от монтажного флюса отмыта без фанатизма и не лакирована, так что сырость противопоказана категорически. Будет время помою и залакирую. Вся электроника собрана на типовых элементах, ремонтопригодность 100%. Силовая плата тонковата для такого количества тяжёлых элементов, а закреплена в 4 точках. К тому же она так установлена что все нагрузки на корпус передаются на неё, посему агрегат лучше не кантовать. Потыкал в аппарат яйцелографом, на холостом ходу в режиме ММА на выходе 85 вольт постоянки слегка промодулированные с частотой преобразователя. В режиме MIG/MAG на выходе прямоугольные импульсы амплитудой вольт 40(а может больше, осцил не откалиброван) и скважность 50% с той же частотой. Что там будет в работе пока не мерял, чем бы его нагрузить для имитации работы. Да, ещё очень развеселил пластиковый совочек со стёклышком, который производители обозвали сварочной маской. Короче, экскременты продолжаются, ждите следующей серии.

Сообщение отредактировал leliksan: 12 October 2011 - 01:30

#35 leliksan leliksan Отправлено 14 October 2011 - 15:27 Best weld Maestro 200 - кратенький обзор Продолжаем испытания. Сварка электродом.
Взял для сравнения французистый инвертор GYSmi 131, жёлтая коробочка размером с кирпич, регулятор тока установлен на 115А. Для чистоты экскрементов комплект проводов просто перетыкался из одного аппарата в другой при сжигании половины электрода. Французик честь фирмы не посрамил, варил всё и любым го..ом, я даже подсунул ему протухшие электроды валяющиеся с советских времен, не держащих дугу и дающих море шлака. И он ими не подавился, в общем, самовар это не только пузатая ёмкость с краником из Тулы, этот девайс тоже можно так назвать.
Подопытный агрегат на фоне французика выглядел полным убожеством. Дуга очень короткая и нестабильная, даже на максимуме тока (видимо маловато напряжения). У GYSmi дуга гасла при зазоре больше сантиметра, по ощущениям и ток у него больше чем у китайца на максимуме регулятора. Похоже цифра 200 в названии китайца обозначает не ток , а размеры. Про режим полуавтоматической сварки я уже писал выше, варить им мелкие детали проблемно из-за нестабильности дуги, да и длинные швы тоже, явно не хватает напруги. К примеру аккуратно сварить встык сломанную ручку мед. ножниц этим апаратом вряд ли получится, с Торнадо-180 это получилось влёгкую. Best weld Maestro 200 - кратенький обзор: Ножницы v.JPG
В общем агрегат меня сильно разочаровал, умелый сварщик сможет варить и им, но начинающим категорически не советую.
Произвёл вскрытие подопытного для изучения, внутре две платки, меньшая (установлена сверху)-содержит импульсный преобразователь питания с AC 220 на DC 26 вольт для управляющей электроники силовой платы и LC цепочку включаемую через реле к выходным диодам силовой платы(до дросселя). На плате есть крутилка регулирующая эти 26 вольт (и кстати, ненастроенная, было 27,5 вольт). Best weld Maestro 200 - кратенький обзор: Верхняя плата.1v.JPGBest weld Maestro 200 - кратенький обзор: Верхняя плата.12v.JPG
Силовая плата очень похожа на аналогичные из Best, Globus 210A, только добавлены детальки для полуавтоматического режима. Best weld Maestro 200 - кратенький обзор: Мамка.1v.JPGBest weld Maestro 200 - кратенький обзор: Мамка.2v.JPGBest weld Maestro 200 - кратенький обзор: Мамка.управление4v.JPG
Одна из трёх крутилок на силовой плате (настройка тока) оказалась дефектной и маркировка не соответствовала номиналу. Замена крутилки мало помогла, кстати сопли флюса были именно на ней.
Пока всё, буду изучать дальше и изыскивать путя для приведения характеристик в приемлемое состояние, если это возможно.
#36 leliksan leliksan Отправлено 14 October 2011 - 21:17 Best weld Maestro 200 - кратенький обзор В пылу борьбы заметил небольшой стук основного вентилятора, на всяк случай вскрыл, оказалось вовремя, болтался статор на подшипниковой втулке, ещё чуть чуть и протёрло бы обмотку, приклеил. Заменил все крутилки на силовой плате заведомо исправными и соответствующими номиналу пропечатанному на плате, прилепил их с обратной стороны для удобства регулировки, кстати производители могли бы и сами так сделать, а не сверлить дырки во внутренней стенке корпуса для доступа к ним. Best weld Maestro 200 - кратенький обзор: Мамка.модернизация1v.JPG Пока выставил крутилки в среднее положение. Предварительные испытания показали некоторое улучшение горения дуги на горелке, осталось найти правильную методику настройки крутилок. Улучшения дуги на электроде нет, кстати, праведливости ради скажу что и Торнадо-180 электродом варил х...о (не подумайте что хорошо), грелся и усиленно жрал электричество и после недолгих мучений рубильник переключающий режим был переделан в переключатель полярности на горелке. Как я понял, крутилка та что крайняя слева подстраивает регулятор тока, средняя показометр, а правая напряжение дуги. Пробовал по методике выложенной здесь проверить напряжение на 14 ноге модуля, там примерно 0,8 вольта и на крутилку не реагирует, а вот на 15 ноге 1,7 вольта и на крутилку реагирует. По своему разумению сделал регулировку, искрить стало более-менее прилично, но хотелось бы сделать как положено. До кучи поставил на газ вместо штатного штуцера быстроразъёмный и поставил перед вентилятором фильтр от пыли. Best weld Maestro 200 - кратенький обзор: Ящик.модернизацияv.JPG
Кстати, выяснилось что аппаратец пережигать прихваченную проволоку всё таки умеет, но как то вяло, экспериментировать не стал, дабы не попалить электронику.
Впал в задумчивость по поводу сетевого выключателя, на котором рабочий ток промаркирован меньший чем потребляет аппарат, может выкинуть его нафиг пока он не выгорел сам, уже не раз сталкивался с этим на компьютерных тройниках.

Сообщение отредактировал leliksan: 14 October 2011 - 21:32

#37 leliksan leliksan Отправлено 18 October 2011 - 00:58 Best weld Maestro 200 - кратенький обзор Продолжаем исследовать заграничный агрегат.
Сегодня испытывал подаватель проволоки. Стабилизация подачи всё таки есть, сделана на LM317T - регулируемый стабилизатор напряжения, включен по типовой схеме. Без проволоки моторчик ест примерно 95 мА, под нагрузкой примерно 1,5 А (ролики пробуксовывают), напряжение на моторе от нагрузки не меняется, небольшой запас у регулятора есть, но более мощный моторчик этот стабилизатор может и не потянуть. Кстати, после смазки механизм стал работать получше.
LC цепочка о которой писал раньше подключается в режиме MMA, для чего она - не имею понятия, может кто знает?

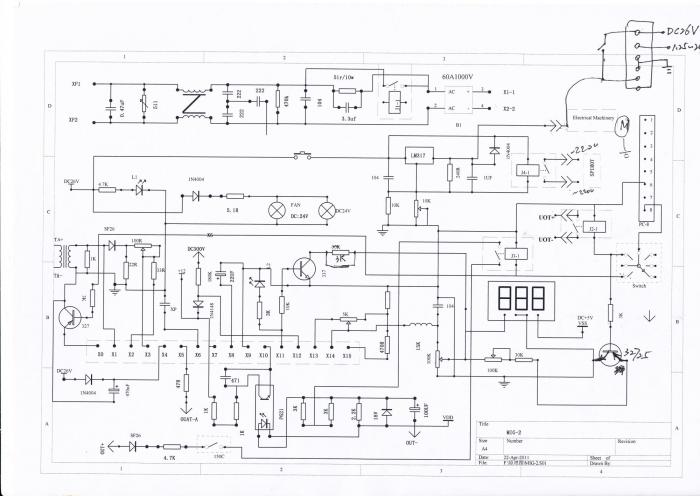

За неимением оригинальной схемы, пользую схемы Best, Globus 210A, очепяток там море, каждый раз приходится по плате лазить и сверять.
Напоследок фотка сварочного совочка из комплекта, по конструции напоминает ночной горшок с ручкой внутрь.
Best weld Maestro 200 - кратенький обзор: Совочек.JPG

Сообщение отредактировал leliksan: 18 October 2011 - 01:01

#38 leliksan leliksan Отправлено 26 October 2011 - 00:48 Best weld Maestro 200 - кратенький обзор

Обнаружилось заедание вращения бобины, сопссно из за этого и дуга неустойчивая, вылечил установкой подходящей цилиндрической пружины и шайбы под барашковую гайку, странно что их там не было до этого, штатной распорной шайбы явно недостаточно.
До кучи поставил пружину послабее в замок дверцы (от шариковой ручки)и проклеил края уплотнителем, теперь она легко захлопывается под своим весом и не бренчит.
Разобрался с LC цепочкой подключаемой в режиме MMA, она на холостом ходу удваивает выходное напряжение за счёт обратных импульсов.
На днях варил железку п/автоматом, было много коротких прихватывающих швов, защита от КЗ задолбала, проволока вылезает дуги нет. Задумал небольшую доработку. Смысл в том что при срабатывании защиты нужно реверсировать подаватель проволоки. В разрыв питания мотора ставим релюшку перекидывающую полярность, а управляем ею сигналом с индикатора срабатывания защиты. Как только КЗ исчезает, индикатор гаснет и восстанавливается прямая подача проволоки, всё просто. Возможно для реверса понадобится свой регулируемый стабилизатор напряжения для подбора оптимальной скорости отскока проволоки. Будет время похимичу. А пока варю с кусачками в руке, что бы оттяпывать лишнюю проволоку мешающую поджигу дуги - перерасход однако. Ещё немного потренировался варить электродом. Варит не лучше обычного трансформаторного аппарата, мои любимые шлакующие электроды горят плохо, дуга просто тонет в шлаке и гаснет. GYSmi 131 покруче будет, ему шлак пофигу.

#39 leliksan leliksan Отправлено 27 October 2011 - 20:29 Best weld Maestro 200 - кратенький обзор Сегодня делал замеры сварочного тока. Измеритель - APPA30R с токовами клещами на датчике Холла. Крутилка тока на максимум, режим сварки П/автомат, крутилка подачи 7 единиц. Напряжение сети 223 вольта. Положил шов сантиметров 20 длинной, дугу старался держать покороче. Показания естественно прыгали в пределах плюс-минус 20 А, снял видео, потом внимательно просмотрел, вот характерный кадр Best weld Maestro 200 - кратенький обзор: MOV00083(000054)19-54-18.JPG
Делаем выводы.
Мне подкатили ящик мощных ламп для кинопроектора, буду делать из них нагрузку для проверки этого г...на в статике, а в общем и так всё понятно.

Сообщение отредактировал leliksan: 27 October 2011 - 20:43

#40 leliksan leliksan Отправлено 10 November 2011 - 01:09 Best weld Maestro 200 - кратенький обзор Затея с лампами не проканала, их не ящик а грузовик нужен. На асбестовой трубе намотал толстой проволоки и утопил её в ведре с водой чтобы сопротивление от нагрева не росло. В холодном состоянии 0,4 ома если верить мультиметру. Макс ток на этой контрукции бравый хунвэйбин выдал 140 А при 21 вольт на выходе, форма вых. напряжения - прямоугольные импульсы промодулированные высокой частотой (выглядит так как будто у осцила вертикальная фокусировка расплылась). Пробовал выжать обещаные 200А, напряжение на выходе вообще никакое. Просадка сети 5-10 вольт при макс токе на выходе, сколько берёт из сети не мерял но явно меньше чем на нём написано и меньше Торнады180. Кстати, а из косого полумоста вообще реально выжать больше 160 А? Штатный показометр выдаёт погоду на марсе, сопссно это вольтметр измеряющий опорное напряжение на крутилке тока. Короче, надоели мне эти эксперименты, подведу итог. Реальный ток аппарата максимум 120 А. Электродом варит плохо, про эту опцию лучше забыть. Толстое железо проваривает плохо, для кузовщины и тонкостенного проката сойдёт. Ни разу не перегрелся. Для дома по такой цене проканает, но если бы сейчас выбирал сварочник, взял бы что нибудь другое, необязательно инверторное, уж точно не китайское и не итальянское (не умеют они сварочники делать). А за цену рекомендованную на оф. сайте пусть засунут его себе пониже спины. Ещё интересно было бы посмотреть как они этим сундуком дирижировать оркестром собираются. :rofl:

Сообщение отредактировал leliksan: 10 November 2011 - 01:10
