Устанавливаемое оборудование
Автосигнализация StarLine A91 с функцией автозапуска
Модуль обхода штатного иммобилайзера StarLine BP-02

Наименование инструмента (материала)                                Количество

Отвертка крестовая РН2                                                                 1

Отвертка шлицевая v5                                                                   1

Ключ торцевой 10 мм                                                                     1

Вороток с головкой М7                                                                   1

Бокорезы                                                                                      1

Изолента                                                                                       1

Саморезы 10-15 мм                                                                        3

Пластиковые хомуты 200 мм                                                           15

Кондуктор для протягивания проводов                                          1

Трубка гофрированная 10 мм                                                         3 м

Паяльник 60 Вт                                                                              1

Припой ПОС-60                                                                              1

Резистор 3-8 кОм 0,125 Вт                                                              1

Резистор 1,3 кОм 0,125 Вт                                                              2

Резистор 300 Ом 0,125 Вт (для автомобиля с МКПП)                        1

Реле автомобильное 5-контактное , колодка с защитным диодом    2

Диод 1 N5401 (не менее 3 А)                                                          4



1. Снимаем подторпедник Опель Астра j. Для этого снимаем боковую накладку на торпеде и вынимаем карман для мелочи вместе с левой половиной подторпедника



Снимаем подторпедник. Для этого снимаем боковую накладку на торпеде и вынимаем карман для мелочи вместе с левой половиной подторпедника



2.     Разбираем кожух рулевого механизма Опель Астра j. Для этого сначала снимаем его верхнюю часть (крепление на защелках), затем выкручиваем 3 самореза крепления нижней части и снимаем ее



Разбираем кожух рулевого механизма. Для этого сначала снимаем его верхнюю часть (крепление на защелках), затем выкручиваем 3 самореза крепления нижней части и снимаем ее



3. Снимаем накладки центрального тоннеля Opel Astra J, крепление на защелках



 Снимаем накладки центрального тоннеля, крепление на защелках



4. Для снятия приборного щитка Opel Astra J необходимо выкрутить 2 самореза в нижней части щитка, снять верхнюю декоративную накладку (крепление на защелках) и извлечь щиток



 Для снятия приборного щитка необходимо выкрутить 2 самореза в нижней части щитка, снять верхнюю декоративную накладку (крепление на защелках) и извлечь щиток



 Для снятия приборного щитка необходимо выкрутить 2 самореза в нижней части щитка, снять верхнюю декоративную накладку (крепление на защелках) и извлечь щиток



5. Устанавливаем под капотом Opel Astra J сирену, концевик капота и датчик температуры



 Устанавливаем под капотом сирену, концевик капота и датчик температуры



6. Провода под капот прокладываем через штатный уплотнитель с водительской стороны



Провода под капот прокладываем через штатный уплотнитель с водительской стороны



7. Устанавливаем светодиод в левую стойку лобового стекла Opel Astra J, антенный модуль либо в левый верхний угол лобового стекла, либо за приборный щиток. Датчик удара крепим на вертикальный кронштейн кузова, сервисную кнопку StarLine A91 в любое удобное место



 Устанавливаем светодиод в левую стойку лобового стекла, антенный модуль либо в левый верхний угол лобового стекла, либо за приборный щиток. Датчик удара крепим на вертикальный кронштейн кузова, сервисную кнопку в любое удобное место



8. Подключаем провода контроля концевиков дверей, багажника, работы двигателя и состояния педали тормоза к соответствующим входам CAN-модуля



Провод сигнализации                                                                         Провод CAN-модуля

Синий с черной полосой                                                                                   Желтый

Оранжевый с белой полосой                                                                Желтый с зеленой полосой

Серый с черной полосой                                                       Белый с синей полосой (соединить с массой резистором 3-8 кОм)

Оранжевый с фиолетовой полосой (для автомобилей с АКПП )   Оранжевый с черной полосой (соединить с массой резистором 1,3 кОм)



9. Блок сигнализации устанавливаем за приборным щитком как можно ближе к моторному щиту



10. Подключаем провод массы сигнализации и CAN-модуля StarLine CAN. Крепление к шпильке штатной массы



Подключаем провод массы сигнализации и CAN-модуля. Крепление к шпильке штатной массы



11. Подключаем провода управления ЦЗ



Подключаем провода управления ЦЗ



12. Для автомобиля Opel Astra J с МКПП подключаем провод стояночного тормоза



Для автомобиля с МКПП подключаем провод стояночного тормоза



13. Подключаем провода поворотников



 Подключаем провода поворотников



14. Подключаем провод CAN-шины



Подключаем провод CAN-шины

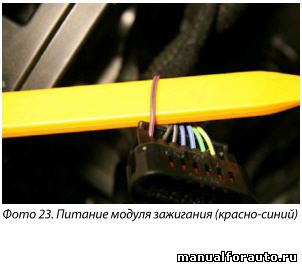

15. Подключаем провода зажигания и аксессуаров



Подключаем провода зажигания и аксессуаров



16. Подключаем модуль обхода штатного иммобилайзера StarLine BP-02 в разрыв любого провода рамки иммобилайзера



Подключаем модуль обхода штатного иммобилайзера в разрыв любого провода рамки иммобилайзера



17. Стартер Opel Astra J подключаем по схеме 2



Стартер подключаем по схеме 2



18. Для имитации нажатия на педаль сцепления на автомобилях с МКПП необходимо подключиться к разъему педали по схеме 3



Для имитации нажатия на педаль сцепления на автомобилях с МКПП необходимо подключиться к разъему педали по схеме 3



Для имитации нажатия на педаль сцепления на автомобилях с МКПП необходимо подключиться к разъему педали по схеме 3



19. Подключаем питание сигнализации и CAN-модуля StarLine CAN



19. Подключаем питание сигнализации и CAN-модуля



20. Включить зажигание. CAN-модуль сам определит тип автомобиля



21. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по эксплуатации и установке). Сборку салона провести в обратной последовательности.



Программируемая функция                           Значение функции

№ 9 (длительность прокрутки стартера)                      3,6 сек

№ 11 (контроль работы двигателя)                            Тахометр



22. Проверяем работу системы StarLine A91



23. Дополнительную блокировку можно сделать под капотом



Дополнительную блокировку можно сделать под капотом Смотрите также
