Раздел: Машины контактной стыковой сварки, Сварка ленточных пил ˑ  Отзывов (105)

Аппараты для сварки ленточных пил производства Ideal Werk моделей BAS и BSS знакомы российским потребителям. Некоторые из машин работают по 20 и более лет. Здесь пойдет речь только об оборудовании для сварки ленточных пил в виде краткого каталога с областью применения, а так же есть возможность ознакомиться с накопившимися за несколько лет вопросами и ответами по теме аппаратов для сварки ленточных пил и их эксплуатационных особенностях.

Машины  (аппараты, иногда называемые станки) контактной стыковой сварки  предназначенные для сварки пил, ножей, а также могут использоваться для сварки лент и штрипса при обслуживании технологических линий. При модернизации электродных узлов аппараты для сварки ленточных пил могут частично выполнять функции машин для контактной стыковой сварки профиля, штрипса, арматуры, инструмента семейства моделей AS или DSH.

Автоматы для сварки ленточных полотен и ножей

Внимание – с 2016 года данная линейка аппаратов снята с производства!  Замена на серию Ideal BAS 300 с превосходящими характеристиками и расширенными возможностями регулировки параметров режима сварки но с тем же назначением и основными возможностями.

Аппарат для сварки ленточных пил фото Bas 100

BAS 100

Семейство автоматических стыкосварочных машин у немецкой компании Ideal Werk это 2 основные модели аппаратов для сварки пил оплавлением семейства BAS, имеющие отличия по мощности и основному предназначению. В основу их работы положен способ контактной стыковой сварки непрерывным оплавлением. Аппараты для сварки ленточных пил имеют пневматический привод системы осадки,оснащаются однотипным блоком управления и пирометрическим контролем отжига — основные отличия в мощности трансформаторов, максимальном усилии осадки и типе привода устройств зажима ленточной пилы. При работе весь процесс сварки и термообработки автоматизирован от операции зажима полотна до отпускания и съема сваренной и термообработанной пилы.

Аппарат для сварки ленточных пил Bas 052 фото

BAS 052

Модели аппаратов для сварки ленточных пил BAS 051 и BAS 052 производства Ideal рассчитаны на сварку полотен шириной до 50 мм и штрипса или ленты не более такой же ширины. Модели аппаратов для сварки ленточных пил BAS 100 и BAS 120 рассчитаны на сварку более нешироких полотен.

Отличия в конструкции аппаратов стыковой сварки следующие:

Модели аппаратов для сварки пил IDEAL BAS 051 и BAS 052 имеют пневматический привод осадки рассчитанный на малые и средние усилия осадки соответственно. Для зажима свариваемого полотна в них используется пневматический привод прижимов. Кроме того, на аппаратах контактной сварки пил этой серии дополнительно устанавливается демпфер для точного регулирования режима и замедления скорости достаточно массивной подвижной губки при сварке ленточных пил и ножей небольшого сечения

Модели аппаратов для сварки ленточных пил IDEAL  BAS 100 и BAS 120 имеют привод осадки рассчитанный на средние и большие усилия и усиленную конструкцию с гидравлическим приводом прижимов для надежной фиксации полотен.

“Автоматы” для сварки ленточных полотен могут оснащаться устройствами предварительного съема грата по горячему, параметрическим контролем качества сварки, программным отжигом с пирометрическим контролем. Аппараты для сварки ленточных полотен Модели IDEAL BAS 051 и BAS 052 дополнительно оснащаются демпфером, изменяющих скорость осадки. Это позволяет расширить диапазон свариваемых пил в сторону полотен и ножей малого размера.

Кратко применение автоматов для сварки ленточных пил этих моделей можно структурировать так:
Аппарат сварки ленточных полотен IDEAL ВAS 051 – для массовой сварки полотен по дереву, лобзиковых полотен, ножей, биметаллических пил до 34 мм шириной без ограничений и до 41 мм шириной в зависимости от производителя полотна.
Аппарат сварки ленточных полотен IDEAL ВAS 052 – для массовой сварки полотен по дереву, биметаллических пил до 41мм шириной без ограничений и до 54 мм шириной в зависимости от производителя полотна
Аппарат сварки ленточных полотен IDEAL ВAS 100 – для массовой сварки полотен по дереву до 100 мм шириной, исключая полотна для лобзиков и полотна с шириной до 15- 20 мм, биметаллических пил по металлу до 81 мм шириной в зависимости от производителя полотна.
Аппарат сварки ленточных полотен IDEAL ВAS 120 – для массовой сварки полотен по дереву до 120 мм шириной, исключая полотна для лобзиков и полотна с шириной до 25 мм, биметаллических пил по металлу до 105 мм шириной в зависимости от производителя полотна.
Все машины стыковой сварки подготовлены для подключения водяного охлаждения.

Фирмой IDEAL Werk выпускаются более дешевые аппараты для сварки ленточных пил без автоматизации процесса.

Часть таких машин используют способ контактной стыковой сварки сопротивлением. В принципе, работа таких машин не может полностью удовлетворить потребности при поточной сварке ленточных полотен, но в состоянии обеспечить потребность в сварке пил нескольких пилорам в отдаленном районе.

Технические характеристики автоматов для сварки ленточных пил

Модель

ВAS 051 – BAS 310

ВAS 052  -BAS 320

ВAS 100 – BAS 330

ВAS 120 – BAS 340

Ширина свариваемого биметаллического полотна 6 – 41 6 – 50 15 – 81 25 – 105 Ширина свариваемого полотна по дереву 6 – 50 6 – 54 15 – 100 25 – 120 Ширина свариваемых пил из нержавеющей стали 6 – 50 6 – 50 15- 50 25 – 60 Ширина свариваемых ленточных ножей 6 – 50 6 – 50 25 – 80 30 – 120 Максимальное сечение свариваемого стального штрипса мм2 100 150 200 250 Максимальная ширина штрипса 50 50 100 120 Мощность трансформатора 50% kVA

7,5

25

25

4

Здесь и далее размеры даны ориентировочно и могут отличаться в зависимости от марки материала (производителя полотен)

Аппараты для сварки ленточных пил без автоматизации

В аппаратах для сварки пил и ножей этой серии процесс автоматизации отсутствует — все операции выполняются вручную (за исключением самого процесса стыковой сварки). В качестве дополнительного оборудования на эти аппараты для сварки ленточных пил может устанавливаться пирометрический программный контроль отжига, аналогичный по функциям установленному на сварочных автоматах и так же осуществляющий полный цикл термообработки (отжига) сваренного полотна со ступенчатым нагревом и охлаждением без участия оператора.Пирометр для регулировки отжига ленточных полотен на аппарате сварки Bas 050 фото (см. фото слева).

Фирмой IDEAL Werk выпускаются 4 основные модели BAS 040 Bas 050 BAS 060 и BAS 065 для стыковой сварки полотен оплавлением и 5 моделей для сварки полотен , ножей и лент сопротивлением — BSS 016, BSS 025, BSS 040, BSS 050, BSS 060.

Модели Bas 050 и Bas 060 выпускаются в базовой модификации -01 и в модификации с гидравлическим приводом прижимов ( только BAS50-11). Аппарат сварки ленточных пил Bas 065 выпускается только с гидравлическим приводом прижима и дополнительно оснащен системой регулировки скорости оплавления.

При интенсивной эксплуатации, особенно при сварке полотен близких к максимальному сечению для данного аппарата гидравлический прижим имеет более длительный срок службы расходных деталей, а кроме того он менее подвержен изменению настроек при его прогреве в процессе сварки. При интенсивной нагрузке и длительных процедурах отжига это особенно заметно. Все машины стыковой сварки серии BAS подготовлены для подключения водяного охлаждения.

Кратко назначение можно охарактеризовать так:

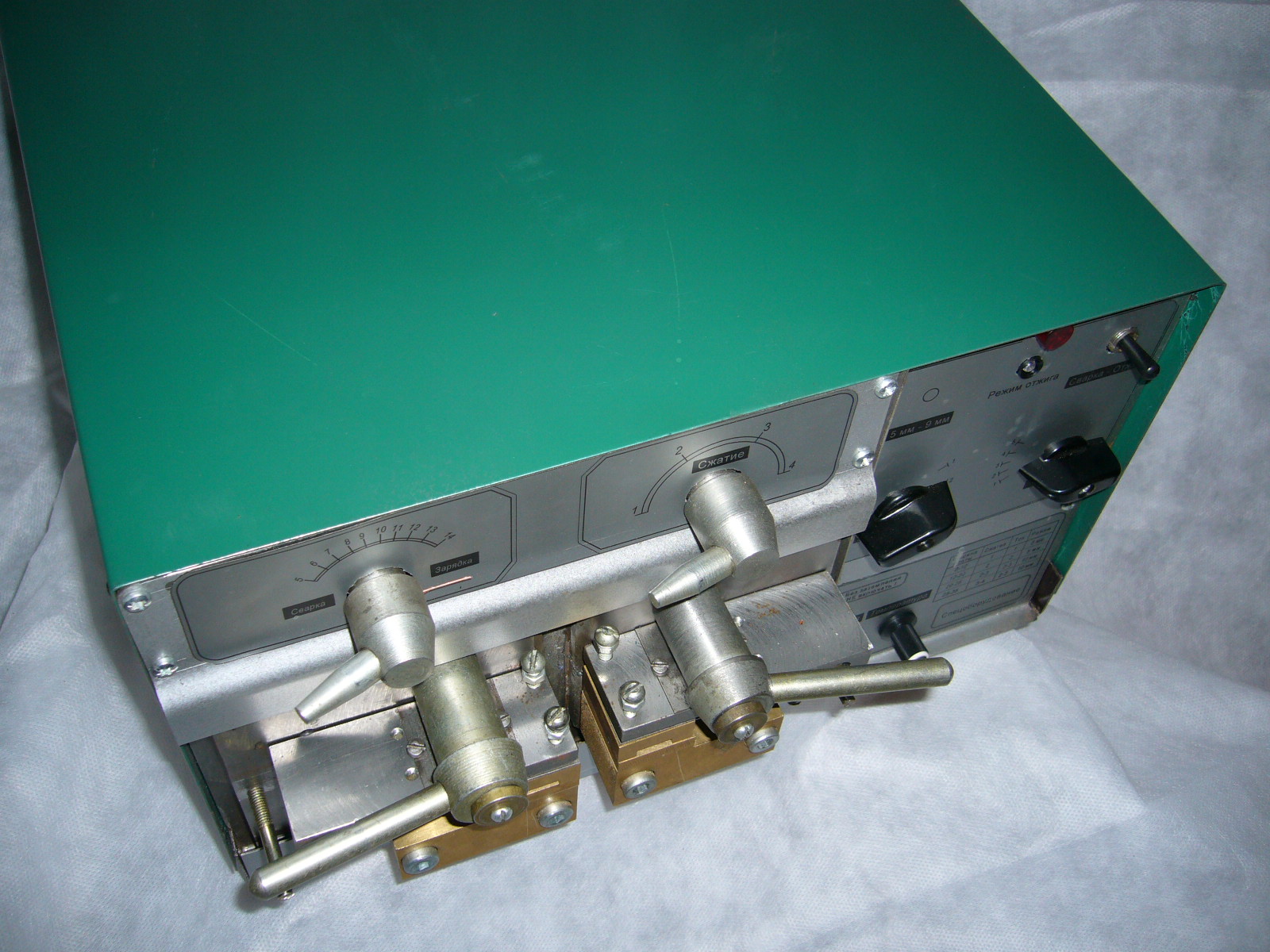

Аппарат сварки ленточных пил bas050 фото

BAS 050-01

Аппараты для сварки ленточных пил BAS 050-11 BAS 060-11 BAS 065-11 – сварка полотен доступных сечений при постоянной средней загрузке — порядка 100 -150 стыков в смену. Bas 065-11 более приспособлен к сварке биметаллических полотен большого сечения

Не рекомендуется рассчитывать на длительную и безотказную эксплуатацию этого аппарата сварки ленточных пил на малых сечениях полотен. В отличии от BAS 051 он и аппарат BAS 060 не имеют демпфера и устойчивый режим сварки возможен далеко не всегда ( зависит от производителя полотна). Нормальная загрузка для аппаратов сварки ленточных полотен с ручными прижимами ниже и не рекомендуется рассчитывать на производительность более 70-100 сварок в смену. К неисправностям аппарата это не приведет но может сказывается на стабильности качества сварки.

Технические данные аппаратов для сварки ленточных пил оплавлением

Модель

BAS 040

BAS 050

BAS 060

BAS 065

мощность транс. kVa (50%) 3,5

4,5

10 20 Ширина свариваемых пил по металлу (мм) 3 – 27 6 – 34 10 – 41 10 -54 Ширина свариваемых пил по дереву (мм) 5 -40 6 – 50 10 – 60 10 – 60 Ширина свариваемых нержавеющих полотен 5 – 20 6 – 30 10 – 40 10 – 40 Сечение штипса макс. (мм2) 40 70 90 100 Максимальная ширина штрипса 40 50 60 60

Размеры не гарантируют возможность сварки для всех типов полотен данного вида в крайних диапазонах а только указывают на возможность таковой. Реальные возможности аппарата для сварки ленточных пил зависят от производителя полотна и его вида. Например биметалическое полотно 34х1,1 на аппарате BAS 050 удовлетворительно сваривается при крупном шаге зуба и далеко не любое полотно можно сваривать при мелком шаге зуба.

Для сварки тонких ножей и ленточных полотен шириной до 60 мм выпускается комплект оснастки к аппарату для сварки ленточных пил BAS 050.  Аппарат для сварки ленточных пил BAS 060 – 11 ( гидравлический прижим) снят с производства.

Аппараты для сварки ленточных пил и ножей сопротивлением


BSS040 аппарат сварки ленточных пил и гильотина фото

BSS040

Основные отличия в принципе работы (методе сварки)  и требованиям и ограничениям к свариваемым материалам рассмотрены в статье “Сварка ленточных пил и ножей. Специфика технологии контактной стыковой сварки“. Основное применение — это сварка полотен из низколегированных материалов при небольшой загрузке (порядка 30 – 50 стыков в смену). По сравнению с аппаратами сварки оплавлением эти машины значительно проще и дешевле.

Внимание!!! Аппараты для сварки ленточных полотен сопротивлением Ideal Werk моделей BSS оснащаются ручным приводом перемещения подвижной губки. При переустановке полотна в положение для отжига после фиксации полотна обязательно отведите губку еще на небольшое расстояние для снятию давления пружины регулировки усилия осадки на подвижную губку
Технические данные аппаратов для сварки ленточных пил и ножей сопротивлением

Модель BSS 016 BSS 025 BSS 040 BSS 050 BSS 060 Ширина свариваемых пил по металлу (мм) 6 – 12 6 -19 6 – 27 6 – 34 6 – 34 Ширина свариваемых пил по дереву (мм) 3 – 16 4 – 25 6 – 40 6 – 50 6 – 60 мощность транс. kVA (50%) 2 3 4 8 8

снят с производства но встречается б.у

Размеры не гарантируют возможность сварки для всех типов полотен данного вида в крайних диапазонах а только указывают на возможность таковой. В связи с высокой требовательностью процесса к качеству обрезки кромок применение для биметаллических полотен очень ограничено!

В связи с необходимостью точного процесса термообработки для современных  ленточных полотен  поставляемое в штатной комплектации устройство отжига не гарантирует возможности проведения таковой. Требуется дополнительное оснащение аппарата для сварки полотен электронной регулировкой отжига или пирометрическим контролем.

Особенности конструкции, ремонта и обслуживания аппаратов для сварки ленточных пил Ideal.

Основной и одной из самых дорогостоящих частей аппаратов для сварки ленточных пил является система осадки  – плита, и направляющие. Изготовленный в короткие сроки аппарат по мере старения материала плиты (станины) может терять точность настройки механической части. Именно этим обуславливается относительно часто короткий срок качественной и стабильной работы дешевых аппаратов сварки ленточных пил. Любые заедания, люфты и перекосы, ведуще к несовпадению губок уже на 0.02-0.04 мм ведут к невозможности сварки ленточных ножей и тонких полотен ленточных пил.  Не вдаваясь в подробности технологии производства аппарата для сварки ленточных пил несколько слов о том что можно и что нельзя делать при ремонте и обслуживании аппарата, находящегося в эксплуатации уже 5-6 а то и 10 и более лет.  Указывать здесь те возможные неисправности, которые указаны в инструкции по эксплуатации не будем.

1. Аппараты для сварки ленточных пил серии BSS и BAS 040.

  • В аппаратах для сварки ленточных пил BSS  “больным” местом является контактор и переключатель отжига (если не установлено электронное устройство или пирометр). Как правило, перед окончательным выходом из строя начинается нестабильность и нечеткость включения отжига или задержки при сварке. Ресурс работы этих деталей при средней интенсивности эксплуатации составляет 3-4 года. Лучше менять заранее, особенно если  аппарат для сварки пил используется для оказания услуг.
  • В аппаратах для сварки пил BAS 40 выпуска до конца 2004 года и частично 2005 года применены промежуточные реле серии Siemens PT на 230в.  Они могут быть заменены и на аналогичные отечественные – но!!! срок службы последних приблизительно в 5 раз меньше. Исходные реле с позолоченными контактами – маркировка в схеме к аппарату. Если у вас после длительной эксплуатации отказало одно реле – меняйте сразу все.
  • Циклограмма работы аппарата для сварки ленточных пил BAS040 задается кулачком и микровыключателями.  Некоторые считают что особенно важен выключатель ответственный за момент отключения тока при осадке. Это только доля правды – так как выключатели имеют свой ресурс и изнашиваются солидарно.  Если стабильность сварки падает – можно проверить положения выключателей и кулачков вала (описано в инструкции). В случае несоответствия можно произвести регулировку, но как правило это не решает проблему на длительный срок – лучше заменить все. Производитель использует Kissling – есть аналогичного типоразмера китайские выключатели. Их можно использовать как временный заменитель, но не на позициях “начальное положение” “включение тока” “отключение тока при осадке” – точности работы даже нового такого микровыключателя недостаточно.
  • Шток осадки и кулачок (редуктор) аппаратов для сварки ленточных пил BAS 040 изнашиваются незначительно. В аппаратах выпущенных в 90-х годах прошлого века  сворачивается смазка в редукторе  – заменять на современные можно только после промывки. Даже  это не приводило к значительным износам
  • Направляющие подвижной губки и на серии аппратов для сварки ленточных пил сопротивлением BSS и на BAS 040 выходят из строя редко, в связи с малыми нагрузками на них в аппаратах данной серии. Редкой но очень неприятной неисправностью является сдвиг держателей электродов относительно плиты или подвижной губки ( чаще из за удара при транспортировке). Направляющие при этом как правило не страдают – и не надо пытаться ее регулировать. Ремонт возможен при помощи 2-х струбцин, бруска с точно параллельными и плоскостями и 2-х уровней. Необходимо точно в уровень поставить плиту аппарата, затем (предварительно сняв пальцы и эксцентрики системы прижима) ослабить крепления оснований держателей электродов, прижать к ним сверху струбцинами брусок и вывести его в уровень – затем зафиксировать. Таким способом можно восстановить точность, достаточную для нормальной работы  с пилами по дереву, однако точность аппарата, достаточную для сварки тонких ножей из нержавейки и лобзиков можно получить только после заводского восстановления.  В случае замены опорного подшипника верхней направляющей подвижной губки, если  не было смещения держателей электродов точность восстанавливается полностью!

2. Аппараты для сварки ленточных пил серии BAS 050

  • В отношении реле и микровыключателей справедливо все то, что сказано и о BAS 040,и, дополнительно, обратить внимание на 2 пружины системы осадки кулачок и шток осадки, особенно если аппарат длительное время эксплуатировался на сварке 50-мм полотен по дереву или 27 мм биметалла.
  • Ослабление возвратной пружины подвижной губки, приводит к тому что стакан и шток осадки при включении отжига освобождают подвижную губку, но она не сдвигается еще немного влево при включении отжига без полотна. Со временем начинается загрязнение направляющих в нерабочей зоне и снижение качества сварки ленточного полотна из- за неполного освобождения полотна от воздействия подвижной губки аппарата.
  • Износ линейных подшипников и направляющих – самое неприятное что может быть с аппаратом для сварки пил BAS 050. Не меняйте все сразу! Смена направляющих требует почти полной разборки плиты, снятия подвижной губки – а это иногда очень непросто. В то же время замена линейных подшипников отдельно возможна без полной разборки. Главное при замене проследить, чтобы новые подшипники не попали в следы выработки от старых и правильно их затянуть.  Если при осмотре выявлены следы выработки и есть подозрение на люфт направляющих – меняйте 4 линейных подшипника. Не подтягивайте – это только ведет к усиленному износу и подклиниванию при сварке узких полотен. Справедливо для аппаратов сварки ленточных пил BAS 050 , BAS060 и BAS 065 находящихся в интенсивной эксплуатации 5-7 и более лет. Первоначальный ресурс после замены подшипников восстанавливается почти полностью. Если все таки необходимо менять направляющие и снимать подвижную губку – изучите вопрос , где есть хороший фрезерный станок – если губка сядет неровно – придется фрезеровать привалочные поверхности для электродов после сборки аппарата сварки ленточных пил по уровню и в сдвинутом положении. Регулировок как в серии аппаратов для сварки ленточных пил BSS и BAS 040 не предусмотрено.
  • Опорный подшипник (вкладыш) пружины осадки  на BAS 050 имеет срок службы приблизительно такой же как у пружины (со временем она осаживается) – 4-5 лет – зависит от режима эксплуатации и регулярности ухода.  Подклинивание подшипника ведет к скручиванию пружины, некорректному усилию осадки  при первых сварках пока пружина не займет нормально положение. Сколько… 2-3 -или 15 – это “?”
  • Кулачок и шток осадки аппарата для сварки ленточных пил BAS 050чаще всего изнашивается шток осадки и резьбовой стакан регулировки начального расстояния между губками. Кулачок обычно может прослужить еще такой же срок. Если работать не широких полотнах – на 4-6 лет хватает и того и другого, если на узких – то они практически не изнашиваются при нормальном обслуживании.
  • Винты – вставки корпуса прижимных устройств  (тел прижима)- лучше менять при активной работе 1 раз в полгода и 1 раз в год – верхний винт со сферической головкой и тарельчатые шайбы. Это раза в полтора продлевает срок службы направляющих и самих тел прижима.  Обязательно при замене очистить, обезжирить резьбу и использовать фиксатор резьб малой прочности, допускающий разборку обычным инструментом. Не используйте краску, клей и прочие подручные средства – они не дают необходимой фиксации.
  • На аппаратах для сварки ленточных пил BAS 050-11  и BAS 065 -11 этой операции делать не надо, но желательно полностью разобрать и осмотреть толкатель системы прижима (та деталь на которой крепится скоба с прижимными сегментами). Износ фаски вблизи отверстия под палец – сигнал к необходимости замены, задиры на толкателе как минимум нужно зашлифовать хотя бы местно.  Люфт толкателей прижима в аппаратах для сварки ленточных пил с гидравлическим прижимами выбирается бронзовыми пластинами- вкладышами. Пластину не надо шлифовать! Лучше отфрезеруйте так , чтобы оставались видимые риски или замените на новую. Не смазывайте смазками с дисульфидом молибдена -используйте литиевые смазки без этих добавок. Шлифованная пластина работает в сухую, а смазки с дисульфидом молибдена плохо работают на фрезерованной пластине.
  • Некоторые используют жидкость VD-40 для защиты от брызг – это можно делать на  аппаратах для сварки пил BSS и BAS 040. На аппратах ideal BAS 050 – 060 – 065 – “можно, но осторожно”. Лучше использовать BINZEL спрей для сварочных горелок – он предотвращает налипание и в то же время не является высокопроникающей смазкой, не смешивается со смазкой направляющих системы прижима и не снижает их ресурс работы.

Подробнее с техническими характеристиками аппаратов для сварки ленточных пил можно ознакомится в этом разделе нашего каталога
