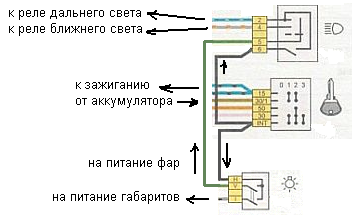

Схема электрооборудования автомобиля ВАЗ-2107. Нажмите на картинку для увеличения. Все подписи ниже под схемой.





1 – блок фары;

2 – боковые указатели поворота;

3 – аккумуляторная батарея;

4 – реле включения стартера;

5 – электропневмоклапан карбюратора;

6 – микропереключатель карбюратора;

7 – генератор 37.3701;

8 – моторедукторы очистителей фар;

9 – датчик включения электродвигателя вентилятора;

10 – электродвигатель вентилятора системы охлаждения двигателя;

11 – звуковые сигналы;

12 – распределитель зажигания;

13 – свечи зажигания;

14 – стартер;

15 - датчик указателя температуры охлаждающей жидкости;

16 – подкапотная лампа;

17 – датчик сигнализатора недостаточного давления масла;

18 – датчик сигнализатора недостаточного уровня тормозной жидкости;

19 – моторедуктор очистителя ветрового стекла;

20 – блок управления электропневмоклапаном карбюратора;

21 – катушка зажигания;

22 – электродвигатель насоса омывателя фар;

23 – электродвигатель насоса омывателя ветрового стекла;

24 – монтажный блок;

25 – реле очистителя ветрового стекла;

26 – реле аварийной сигнализации и указателей поворота;

27 – выключатель сигнала торможения;

28 – выключатель света заднего хода;

29 – реле зажигания;

30 – выключатель зажигания;

31 – трехрычажный переключатель;

32 – выключатель аварийной сигнализации;

33 – штепсельная розетка для переносной лампы;

34 – переключатель вентилятора отопителя;

35 – дополнительный резистор электродвигателя отопителя;

36 – лампа сигнализатора включения обогрева заднего стекла;

37 – лампа сигнализатора недостаточного уровня тормозной жидкости;

38 – блок сигнализаторов;

39 – электродвигатель вентилятора отопителя;

40 – лампа освещения вещевого ящика;

41 – выключатели плафонов на стойках передних дверей;

42 – выключатели фонарей сигнализации открытых передних дверей;

43 – фонари сигнализации открытых передних дверей;

44 – соединительная колодка;

45 – прикуриватель;

46 – часы;

47 – выключатель освещения приборов;

48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;

49 – указатель уровня топлива;

50 – лампа сигнализатора резерва топлива;

51 – спидометр;

52 – лампа сигнализатора включения указателей поворота;

53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;

54 – лампа сигнализатора заряда аккумуляторной батареи;

55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов;

57 – эконометр;

58 – выключатели плафона на стойках задних дверей;

59 – указатель температуры охлаждающей жидкости;

60 – тахометр;

61 – лампа сигнализатора включения стояночного тормоза;

62 – лампа сигнализатора недостаточного давления масла;

63 – лампа сигнализатора включения дальнего света фар;

64 – лампа сигнализатора включения наружного освещения;

65 – вольтметр;

66 – выключатель сигнализатора включения стояночного тормоза;

67 – выключатель наружного освещения;

68 – выключатель обогрева заднего стекла с лампой подсветки;

69 – выключатель заднего противотуманного света с сигнализатором включения;

70 – предохранитель цепи противотуманного света;

71 – плафон;

72 – задние фонари;

73 – датчик указателя уровня топлива и резерва топлива;

74 – колодки для подключения к элементу обогрева заднего стекла;

75 – фонари освещения номерного знака.

Порядок условной нумерации штекеров в колодках : а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.

_____________

      Устанавливаются на части выпускаемых автомобилей.

    С 2000 г. не устанавливается.

  С 1998 г. не устанавливаются.

С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.





R1 — реле включения обогрева заднего стекла; R2 — реле включения очистителей и омывателей фар; R3 — реле включения звукового сигнала; R4 — реле включения электродвигателя вентилятора системы охлаждения; R5 — реле включения дальнего света фар; R6 — реле включения ближнего света фар; F1 - F17 — предохранители



Электрические цепи автомобиля ВАЗ-2107, защищаемые предохранителями (в скобках номиналы предохранителей для монтажных блоков старого образца):

 F1 10 (8)  Электродвигатель отопителя
 Лампы света заднего хода
 Сигнализатор и реле включения (обмотка реле) обогрева заднего стекла  F2 10 (8)  Электродвигатель стеклоочистителя
 Электродвигатель очистителей фар
 Электродвигатели насосов омывателей ветрового стекла и фар  F3 10 (8)  Резервный  F4 10 (8)  Резервный  F5 20 (16)  Элемент обогрева заднего стекла и реле его включения (контакты)  F6 10 (8)

 Прикуриватель
 Часы

 Фонари сигнализации открытых передних дверей

 F7 20 (16)  Звуковые сигналы
 Реле сигналов
 Реле (контакты) и электродвигатель вентилятора охлаждения радиатора  F8 10 (8)  Выключатель аварийной сигнализации с контрольной лампой
 Реле-прерыватель указателей поворота и аварийной сигнализации
 Контрольная лампа указателей поворота (в режиме аварийной  сигнализации)
 Указатели поворота (в режиме аварийной сигнализации)  F9 7,5 (8)

 Лампы задних противотуманных фонарей и их сигнализатор (монтажный  блок нового образца)

 Регулятор напряжения генератора (на автомобилях с генератором Г-222)

 F10 10 (8)  Указатели поворота (в режиме указания поворота)
 Тахометр, вольтметр
 Реле-прерыватель и сигнализатор указателей поворота
 Система управления электропневмоклапаном
 Указатель и сигнализатор резерва топлива
 Указатель температуры охлаждающей жидкости
 Контрольная лампа включения стояночного тормоза
 Контрольная лампа аварийного состояния рабочей тормозной системы
 Контрольная лампа заряда аккумуляторной батареи
 Контрольная лампа закрытия воздушной заслонки карбюратора
 Реле электровентилятора (обмотка)
 Термовыключатель электровентилятора
 Обмотка возбуждения генератора  F11 10 (8)  Плафон освещения салона
 Лампы сигналов торможения
 Контрольная лампа непристегнутого ремня безопасности водителя (если    установлен)  F12 7,5 (8)  Лампа дальнего света (правая фара)
 Реле стеклоочистителей и омывателей фар (обмотка реле)  F13 10 (8)  Лампа дальнего света (левая фара)
 Контрольная лампа включения дальнего света  F14 10 (8)  Лампа габаритного света (левая блок-фара)
 Лампа габаритного света (правый фонарь)
 Лампа фонарей освещения номерного знака
 Подкапотная лампа
 Контрольная лампа включения наружного освещения  F15 20 (8)  Лампа габаритного света (правая блок-фара)
 Лампа габаритного света (левый фонарь)
 Лампы освещения прикуривателя, приборов, вещевого ящика, часов  F16 10 (8)  Ближний свет фар (правая блок-фара)
 Реле стеклоочистителей и омывателей фар (обмотка реле)  F17 7,5 (8)  Ближний свет фар (левая блок-фара)
