Если вам не всё равно сколько прослужит ваш велосипед, то вы должны периодически обслуживать втулки. На примере кассетной втулки Shimano Hyperglide 1997-го года выпуска мы расскажем как разобрать и собрать втулку велосипеда. Эта инструкция по обслуживанию и ремонту велосипедной втулки также применима к большинству кассетных втулок среднего уровня. Хотя конструкции втулок разных производителей могут немного отличаться, устройство всех велосипедных втулок практически идентично. Так что, если вы самостоятельно проводите техническое обслуживание велосипеда, то эта статья вам будет определённо полезна.

При ремонте втулки я не использовал всех необходимых инструментов. Возможно у вас их также нет, как и нет желания тратить на них деньги. Я расскажу про свой метод сборки и разборки втулки с использованием минимального набора инструментов, который вы можете использовать на свой собственный страх и риск.

Перед тем, как приступить к ремонту втулки, прочитайте эту статью до конца и тщательно уберите своё рабочее место. На столе не должно быть никаких волосков, ниток и пыли, которые могут испортить втулку. Отнеситесь к подготовке рабочего места, как к хирургической процедуре. Потраченные на это время и усилия окупятся в дальнейшем, когда вам не придётся вести велосипед в руках или покупать новую втулку.

Устройство задней велосипедной втулки

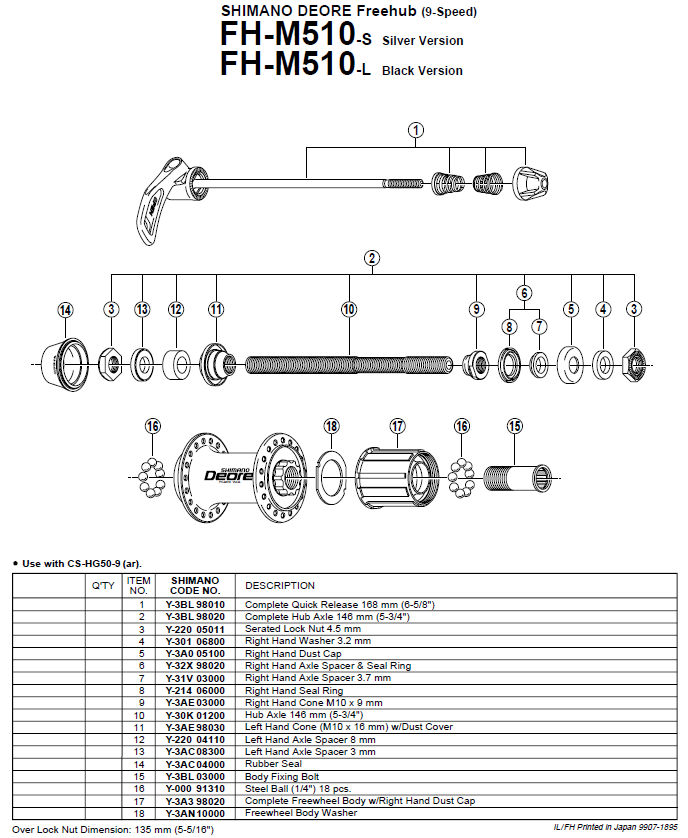

На рисунке выше показано устройство обычной кассетной втулки Hyperglide, которую мы и будем ремонтировать. Далее в статье я буду ссылаться на эту схему и при этом использовать цветную маркировку.

Меры предосторожности при ремонте втулки.

Много компонентов велосипедной втулки изготавливается из поверхностно упрочнённой стали или закалённых хромомолибденовых сплавов, которые являются чрезвычайно хрупкими. Очень осторожно работайте с такими деталями и обязательно используйте защиту для глаз. Чтобы не получить тяжёлые травмы, прикладывайте минимально возможное усилие, не подставляйте лицо и глаза. При разрыве таких деталей осколки разлетаются со скоростью выше 600 метров в секунду, так что у вас не будет ни малейшего шанса уклониться от них. Если вы раньше никогда самостоятельно не разбирали втулку, то я бы рекомендовал отнестись к этому с некоторой долей паранойи. Как говорится — техника безопасности написана кровью. Сначала лучше потренируйтесь на какой-нибудь ненужной или недорогой втулке.

Работайте только с заспицованной в колесо втулкой. Никогда не зажимайте в тисках кассетную втулку или любой из её компонентов.

Если вы дочитали до этого момента, то при условии отсутствия у вас специальных инструментов вы должно быть серьёзно настроены работать как можно безопасней и понимаете все возможные риски. Если это действительно так, то продолжаем дальше. Вернитесь к схематическому изображению втулки в разрезе. Можете даже сохранить его на своём компьютере, чтобы воспользоваться в случае необходимости.

Начало разборки втулки — снятие стопорного кольца кассеты.

Обычно внутреннее кольцо подшипника с контргайкой я снимаю с помощью пары острогубцев, осторожно продвигая «носик» в шлицевую канавку внешнего стопорного кольца. Крепко держите звёздочки, как бы стараясь повернуть их в направлении свободного хода. Для колеса с правой резьбой используйте тот же метод, чтобы заставить стопорное кольцо втулки вращаться против часовой стрелки.

У внешнего стопорного кольца правая резьба. При работе с велосипедной трансмиссией всегда помните о направлении вращения педалей, которое всегда соответствует направлению затягивания. Так что втулка обычно раскручивается против часовой стрелки. Если трансмиссия расположена справа, то на задней втулке обязательно будет правая резьба.

Как снять блок звёздочек и ось втулки.

Разборка велосипедной втулки

После снятия стопорного кольца просто вытащите кассету. Большинство кассет скреплено с помощью заклёпок, но если у вас какая-то особая кассета, то у вас получится месиво из звёздочек и прокладок. Некоторые кассетные втулки имеют звёздочки двух разных диаметров, поэтому после снятия постарайтесь сохранить звёздочки в правильном порядке. Если вы профессиональный велогонщик и по какой-либо причине хотите изменить параметры передач, то вам нужно сточить эти заклёпки. Если же вы не собираетесь вносить изменения в настройки передач, то стачивать заклёпки не нужно.

Если в кассете не используются заклёпки или вы их сточили, то не помешает почистить её от грязи, замочив звёздочки в ацетоне, метилэтилкетоне или керосине. На данном этапе также можно просто почистить их металлической щёткой, чтобы по крайней мере удалить заусеницы. Прокладки ни в чём не замачивайте, разве только, если они сделаны не из алюминия. Просто хорошо протрите их и верните на место.

Далее нужно снять саму ось. Снимите всё на конце оси, противоположном звёздочкам. Вытяните ось на небольшое расстояние, которого будет достаточно, чтобы снять подшипники.

Очень аккуратно поднимите внешний уплотнитель с противоположной стороны втулки, работая рычагом по её окружности. Это потребует наличия определённых навыков. Только будьте очень осторожны — не применяйте чрезмерную силу, а только слегка выталкивайте уплотнитель. Нужно попытаться вытащить его так ровно, насколько это возможно.

После этого вы должны заметить два равноудалённых гнезда на внутреннем кольце подшипника.

Как снять комбинированное кольцо подшипника.

Ремонт велосипедной втулки

Чтобы снять комбинированное кольцо подшипника воспользуйтесь специальным инструментом или применяйте метод, показанный на фотографии выше. Отвинтите по часовой стрелки комбинированное кольцо подшипника с помощью системы рычагов. Но сначала убедитесь, что такой импровизированный инструмент хотя бы приблизительно соответствует гнёздам с обеих сторон.

Как видно на фото, в качестве рычагов я воспользовался старыми острогубцы и рукояткой с храповым механизмом. К счастью резьба была затянута не очень туго. Если вы сомневаетесь в какую сторону нужно крутить, то внимательно посмотрите на внутреннюю резьбу.

Если вы начали крутить кольцо, но оно только лишь незначительно сдвинулось, то попробуйте покрутить в другом направлении. Повторяйте эти действия, пока его нельзя будет свободно крутить. Старайтесь, чтобы инструменты вообще не скользили, чтобы не возникло заусениц или других проблем с втулкой.

Осторожно немного открутите кольцо и переходите к следующему этапу.

Как ничего не потерять и не перепутать.

Шайбы велосипедной втулки

После снятия комбинированного кольца вам придётся столкнуться с множеством отдельных подшипников и шайб, разобраться с которыми будет определённо нелегко. Если во втулке ещё осталось немного смазки, то считайте, что вам повезло. Если же нет, то пожертвуйте небольшим количеством смазки, которую необходимо нанести на подшипники, чтобы они лучше сидели на своих местах. Разборка втулки это довольно грязная работа. По необходимости смажьте и другие места. Не бойтесь запачкать втулку, так как всё равно дальше мы будем её чистить. На данном этапе смазка нужна только в качестве связующего компонента.

С помощью соответствующего тонкого инструмента осторожно удалите как минимум три шайбы с сердцевины втулки и убедитесь, что при этом вы их не повредили. Протрите каждую из них по отдельности, при этом постарайтесь по возможности сохранить их в правильном порядке. Они обычно изготавливаются из стали, поэтому для их очистки подойдет любой растворитель, например, чистящее средство для автомобильных тормозов Uber-Kleener. Перед сборкой втулки убедитесь, что они хорошо высохли. Намного сложнее будет вернуть шайбы на своё место. Маленькой отверткой подденьте подшипники и положите их на тряпку.

Никогда не теряйте и не выбрасывайте ни одну из этих шайб, разве что за исключение серьёзных проблем с переключением скоростей. Практически всегда их нужно устанавливать назад на свои места. Если у вас барахлит переключение передач на велосипеде и нет никаких других проблем, то сначала поэкспериментируйте с шайбами. Сначала удалите самую тонкую шайбу и на время соберите втулку. Потом верните эту шайбу на место и снимите уже шайбу потолще. Если же окажется, что нужно оставить только самую толстую шайбу, чтобы достичь приемлемой предварительной нагрузки, то скорей всего втулка полностью изношена и вам нужно купить новую втулку.

Постоянный «глухой звук», возникающий при переходе от холостого хода к педалированию, а также бринеллирование дорожки качения подшипника в сердцевине втулки или оболочке часто, но не всегда, может свидетельствовать об чрезмерной предварительной нагрузке. Небольшой люфт допускается, но очень сложно сказать, когда он нормальный, а когда чрезмерный. Перед тем как внести необратимые изменения в конструкцию втулки, сначала тщательно протестируйте её. Лишнюю шайбу не выбрасывайте, даже если она вам не нужна. Необходимо добиться минимально возможного люфта, но при этом не допустить заклинивания втулки. При условии, что кольцо закручено с правильным крутящим моментом, несмазанные подшипники должны иметь едва уловимый люфт. Чем большую точность вы сможете обеспечить, тем лучше.

Если вы не разбираетесь в шайбах, то вообще не выбрасывайте шайб. Описанную выше регулировку могут производить только профессиональные веломеханики или инженеры. Плохо отрегулированная втулка на данном этапе уже никогда не будет нормально работать. Если вы хоть немного сомневаетесь в правильности своих действий, то лучше вообще пропустите этот шаг.

Наведение порядка на рабочем месте.

Компоненты втулки велосипеда

Убедитесь, что каждый подшипник находится в обойме, из которой вы его недавно вытащили. Старайтесь установить подшипники на своё старое место, а не переставлять с одной стороны колеса на другую, так как по мере износа у подшипников образуются разные по размерам зазоры. Чтобы добиться хорошего результата и чтобы вам не пришлось долго регулировать предварительную нагрузку, никогда не переставляйте местами обойму (внешняя часть), конус (внутренняя часть) и шарики (посередине) между разными подшипниками. То же самое касается и новых подшипников.

Так как подшипники кассетной втулки достаточно мелкие, то их несложно потерять. Старайтесь не пользоваться магнитом, так как намагниченные подшипники притягивают частички железа, которые очень быстро стачивают их.

На предварительном этапе чистки заверните все подшипники в тряпку, как будто вы стараетесь втереть в них немного смазки. Таким способом вы сможете частично удалить лишнюю смазку. Потом смочите растворителем другую тряпку и повторите процесс. Если подшипник выглядит явно «стёртым» или на его отполированной поверхности различимы какие-либо дефекты, то такой подшипник необходимо заменить на новый. Поэтому не стоит выбрасывать старые втулки — они могут пригодиться в качестве источника запчастей. Также подшипник можно снять с дешёвых втулок низкого качества, так как обычно в них используются такие же подшипники — нужно только сравнить их по размеру и форме. Они не должны визуально отличаться.

Как снять зажимной винт втулки.

Разборка задней втулки велосипеда

Так как для этого винта у меня не нашлось подходящего ключа на 12, то я воспользовался парой универсальных гаечных ключей способом, показанным на фотографии выше. Конечно лучше приобрести необходимый ключ. Но всё же, если вы хотите пойти по моим стопам, то с целью сведения риска повреждения втулки к минимуму подберите оптимальную комбинацию ключей, обеспечивающую самую плотную подгонку. Данный зажимной винт имел правую резьбу, поэтому я вращал его против часовой стрелки. Чтобы легче было крутить, можно на ключи одеть дополнительную трубку и тем самым увеличить длину рычага. Но проявите максимальную осторожность, чтобы при этом не расколоть винт. Если же вы не уверены, что сможете снять этот винт, не расколов его при этом, то лучше оставьте этот этап до тех пор, пока не приобретёте подходящий инструмент. Ни в коем случае не применяйте грубую силу, иначе вам придётся отправиться в магазин за новой втулкой. Используйте мой метод только, если вы осознаёте все риски.

Чистка втулки.

Чистка втулки велосипеда

Обратитесь опять к рисунку в самом начале статьи. Красным цветом обозначены компоненты, которые ни в коем случае нельзя снимать. При их повреждении придётся полностью заменить втулку на новую, так как они не подлежат ремонту. Даже если вам удастся их снять, то без деформации корпуса втулки или повреждения других компонентов вы уже не поставите их обратно. Лучше вообще не трогайте их.

На данном этапе втулка полностью разобрана — разбирать больше нечего. Чтобы избавиться от лишней смазки перед тем, как наносить новую смазку, теперь самое время обработать втулку средством для чистки тормозов. Если вы используете ту же самую смазку, что была во втулке, то этот шаг можно пропустить.

Постарайтесь обычной тряпкой вычистить как можно больше грязи.

Проверка втулки.

С помощью дискообразной проволочной щётки почистите как следует резьбу на стопорном винте втулки, а также все другие детали с резьбой. Данная процедура не обязательна, но она поможет предотвратить заедание. Проверьте все компоненты, особенно собачки храповика, на наличие сколов и трещин. Собачки можно снять, потянув их назад и приподняв пружинное стопорное кольцо. Будьте предельно осторожны с этим кольцом, так как его очень легко повредить. Хотя стопорное кольцо достаточно упругое, но при осторожном обращении это не должно стать проблемой. Замените все неисправные компоненты, конечно если таковые имеются. Вам может показаться, что одна из трёх собачек отсутствует, но в действительности это не так. Существует только две собачки. Во время сборки проверьте, что вы установили собачку в правильное место и в правильном направлении. В ином случае кассетная втулка не будет вращаться.

Кроме того перед сборкой сердцевины втулки нанесите немного смазки или противозадирной пасты на резьбу стопорного винта. Закрепите сердцевину втулки тем же методом, что и при снятии стопорного винта, применяя усилие затягивание примерно в 3 кгм. При условии использования специального инструмента следует применять усилие примерно в 7 кгм. Ведь вы не хотите, чтобы втулка разболталась во время езды на велосипеде.

Не забудьте, что затягивать необходимо по часовой стрелке.

Первый этап смазки втулки.

Смазка велосипедной втулки

После установки сердцевины кассетной втулки, нанесите немного смазки и заполните канал, в который устанавливаются подшипники. Постарайтесь хорошо смазать обойму, чтобы подшипники хорошо держались на своих местах, пока вы будете устанавливать оставшиеся компоненты. Смазка работает подобно клею, не позволяя подшипникам выпадать со своих посадочных мест. На данном этапе нужно использовать много смазки, так что не экономьте её. В дальнейшем вы сможете удалить её излишки.

На фотографии изображена банка самого лучшего смазывающего вещества, которую я когда-либо покупал. Она определённо стоит своих денег и времени, затраченного на её поиски.

Не забудьте установить внутрь оболочки храповое кольцо, хорошо смазав его перед этим. На данном этапе не стоит жалеть смазки.

Второй этап смазки втулки.

После того, как вы закончили сборку одной стороны втулки, осторожно поместите сердцевину втулки в предназначенную для неё обойму и закрепите её. Установите шайбы предварительного натяжения, проявив предельную осторожность, чтобы не деформировать их. Обильно смажьте открытую сторону оболочки и вставьте каждый подшипник в свою обойму. Проверьте, что втулка нормально работает на свободном ходу. Также убедитесь, что шарики из подшипников не попали в какой-нибудь зазор, так как они могут полностью заклинить втулку. Хорошо смажьте храповой механизм, чтобы длительное время его не пришлось повторно смазывать.

После установки подшипников начинайте вкручивать комбинированное кольцо подшипника. Покрутите немного оболочку втулки против часовой стрелки, чтобы убедиться, что подшипники встали на своё место. Проверьте работу втулки на свободном ходу и переходите к следующему этапу. Если же что-то пошло не так, то вернитесь назад и определите проблему.

Если вы уверены, что втулка собрана правильно, затяните комбинированное кольцо подшипника с усилием 5 кгм.

Опять же на данном этапе я рекомендую использовать специальный инструмент, которого к сожалению у меня не было. В любом случае нужно крепко затянуть кольцо и при этом постараться, чтобы инструмент не скользил по втулке.

Установка подшипников колеса.

Сборка задней втулки велосипеда

Тем же методом установите подшипники колеса. Используйте ту же самую смазку. Легче всего установку подшипников начинать со стороны трещотки. Хорошо смажьте подшипники — не жалейте смазки.

Подготовка оси втулки.

Необходимо отрегулировать предварительную нагрузку на подшипник. Если помещенный в трещотку конус будет плохо зафиксирован контргайкой, то вы никогда не сможете правильно настроить нагрузку. Чтобы облегчить регулировку сейчас и в будущем, я бы посоветовал заблокировать ось с одной стороны. Так как с этой стороны находится трансмиссия и если у вас переключатель скоростей устанавливается не на дропауты, а на переходник, то очень сложно обеспечить достаточную нагрузку. Если ось крепится с помощью болтов, то просто постарайтесь её максимально отцентрировать.

При затягивании контргайки я крепко удерживал конус пассатижами. Таким методом затянуть контргайку со стороны трещотки оказалось не сложнее, чем обычную головку болта. Можно сделать так, чтобы одна из контргаек была затянута сильнее и её можно было использовать в качестве временного компонента самой оси. Желательно, чтобы первой откручивалась контргайка на противоположной от трещотки стороне.

Завершение сборки втулки.

Задняя велосипедная втулка

Тем же методом смажьте подшипники и на стороне трещотки. Начните закручивать конусы в подшипники, чтобы установить начальную предварительную нагрузку. Сейчас самое время, чтобы проверить работу подшипников. С помощью незакреплённой на конусе контргайки закрутите подшипник по часовой стрелки (если смотреть со стороны трещотки). Затяните конус слегка, чтобы он оказывал лишь минимальное сопротивление вращению и его можно было легко открутить рукой. Если даже при применении грубой силы у вас не получается закрутить конус, то вам придётся купить новую втулку. Может наблюдаться небольшое сопротивление, но если в процессе закручивания конус просто заклинивает, то скорей всего подшипники полностью изношены и не подлежат ремонту.

Независимо от крутящего момента ни при каких обстоятельствах подшипники не должны закручиваться самостоятельно, даже при превышение приемлемых значений предварительной нагрузки. Если же это не так, то втулку придётся заменить.

Вставьте кассету (она устанавливается только одним способом) и затяните контргайку с усилием примерно 40 кг/см. В самой кассете может наблюдаться небольшой люфт, но так и должно быть. Так как контргайка имеет конструкцию, препятствующую самораскручиванию, то не нужно затягивать её слишком сильно, иначе потом вам будет очень сложной её открутить.

С помощью конусного ключа отрегулируйте конус до едва уловимого люфта. Дважды проверьте свободное вращение колеса и зазор между ободом и тормозными колодками. После настройки предварительной нагрузки зафиксируйте конус контргайкой. Дважды убедитесь, что всё сделали правильно — подшипники должны прокручиваться свободно без сильного трения и заклиниваний. Чем качественней вы установите подшипники, тем дольше они вам послужат.

Эксцентрики позволяют снимать и устанавливать колесо на велосипед без использования инструментов (по крайней мере это справедливо для переднего колеса). Не более того. Всегда затягивайте их как можно сильнее, но никогда не бейте по ним молотком.

Снова установите колесо на велосипед, начните вращать педали вперёд, а потом в обратную сторону, чтобы таким образом выдавить излишки смазки из втулки. Вытрите лишнюю смазку. В течении нескольких минут вся ненужная смазка должна вытечь. Всё, вы можете начинать кататься на велосипеде.

Возможно теперь, когда все инструменты у вас под рукой, самое время, чтобы обслужить и переднюю втулку. Разобрать и собрать переднюю втулку намного легче, чем заднюю.
